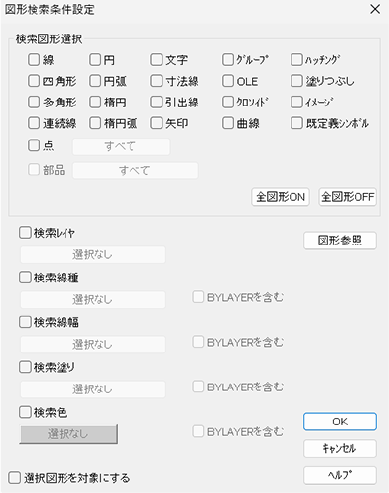

第4位　図形属性フィルタ
必要な図形だけを選択したいときに便利

図形が多い図面では、
「塗りつぶし図形だけ選びたい」
「特定の属性を持った図形だけ編集したい」
といった場面があります。

そんなときに役立つのが、「図形属性フィルタ」です。
図形の属性を条件として絞り込むことで、対象となる図形を選択しやすくなります。
特に、塗りつぶし図形などを選択したいときに便利です。

前回ご紹介した第5位の「表示モード設定」と組み合わせることで、
「探す」→「選択する」→「編集する」
という一連の作業をよりスムーズに進めることができます。

多くの図形が混在する図面ほど、便利さを実感していただきやすい機能です。

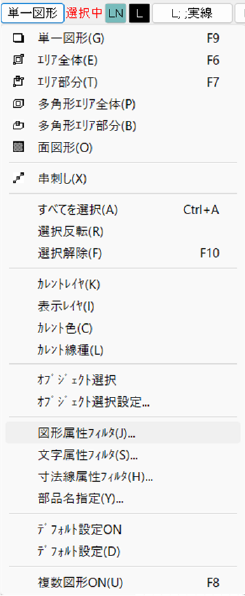

■機能の場所

ヒット・セレクトバーの［セレクトモード］をクリック
→セレクトモードのポップアップが表示され、［図形属性フィルタ］をクリック

第3位　連続水平・垂直寸法線
複数の寸法と合計寸法をまとめて作図

図面作成では、寸法線を何本も作図する場面があります。
一つひとつ寸法線を作成していると、意外と手間がかかるものです。

そこで便利なのが、「連続水平・垂直寸法線」です。
複数箇所の寸法を連続して作図できるだけでなく、全体の合計寸法線も作図することができます。

DynaCADの研修でも、合計寸法まで作成できることをご紹介すると、驚かれることが多い機能です。
寸法線を多く使用する図面では、ぜひ活用していただきたいコマンドです。

こんな方におすすめ

• 寸法線を何本も作図している
• 合計寸法線を別途作図している
• 寸法作成を効率化したい

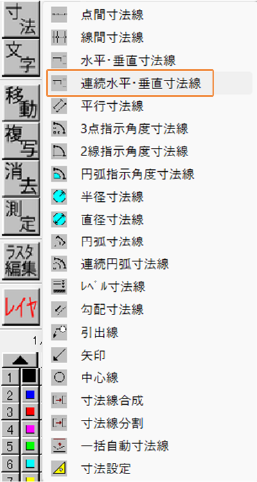

■機能の場所

寸法線コマンド→連続水平・垂直寸法線

第2位　領域一点指示ハッチ塗りつぶし
閉じた領域なら、簡単操作でハッチング

ハッチングや塗りつぶしを行う際、
「対象となる図形を一つずつ選択するのが大変」
と感じたことはありませんか？

「領域一点指示ハッチ塗りつぶし」なら、閉じた領域の内部を指定することで、簡単にハッチングや塗りつぶしを行えます。
四角形などの単純な形状だけでなく、複雑な形状でも閉じた領域であれば利用できるため、さまざまな図面で活用できます。
細かな図形選択の手間を減らしたい方におすすめです。

※対象となる図形は閉領域である必要があります。

■機能の場所

ハッチ・塗りつぶし→領域一点指示ハッチ/塗りつぶし

そして第1位は……

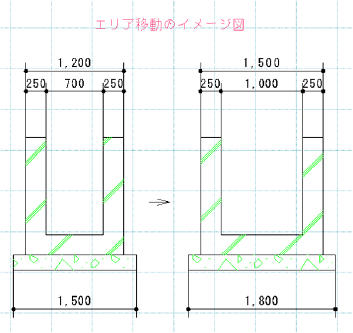

第1位　エリア移動
「この部分だけ少し広げたい」を簡単に

図面を作成したあとに、
「この部分をもう少し広げたい」
「ここから先だけ位置を変更したい」
といった修正が発生することはありませんか？

そんなときに便利なのが、今回の第1位、「エリア移動」です。
エリア移動を使えば、修正したい範囲を指示することで、対象となる図形をまとめて移動できます。
図形を一つずつ選択して移動したり、一から書き直したりする手間を減らし、図面変更をスムーズに行うことができます。

そして、この機能はDynaCADの研修でも特に反応の良い機能のひとつです。
ご紹介すると、
「お～っ！」
という声が聞こえてくることもあります。

普段、図面を一部書き直して対応している方にとっては、
「こんな方法があったんだ」
と感じていただきやすい機能です。

図面修正が多い方には、ぜひ一度使っていただきたいコマンドです。

こんな方におすすめ

• 図面の部分修正が多い
• サイズ変更のたびに図形を書き直している
• 修正作業をもっと効率化したい

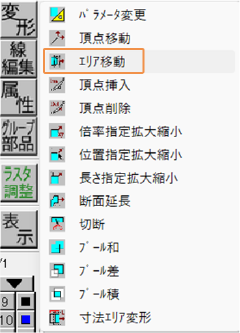

■機能の場所

変形コマンド→エリア移動
